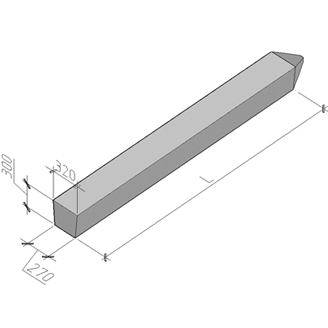

Сваи цельные сплошного квадратного сечения 300*300мм,350*350мм,400*400мм

Каталог ЖБИ, бетон

Сваи цельные сплошного квадратного сечения 300*300мм,350*350мм,400*400мм
Сваи цельные сплошного квадратного сечения 300*300мм,350*350мм,400*400мм
Сваи цельные сплошного квадратного сечения 300*300мм,350*350мм,400*400мм
Сваи цельные сплошного квадратного сечения 300*300мм,350*350мм,400*400мм
Сваи предназначены для применения во всех климатических районах ,в том числе районах распространения вечномёрзлых грунтов.

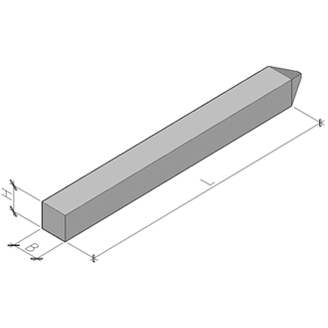

Обозначение документации Марка изделия Размеры,мм Класс/Марка бетона Расход материалов Вес,т
L B H Бетон, м³ Сталь,кг
Серия 1.011.1-10,вып. 1 С30.30-1 (2,3) 3000 300 300 В15/ М200 0,28 14,7 0,7
С40.30-1 (2,3) 4000 0,37 17,9 0,93
С50.30-1 (2,3,4,5,6) 5000 0,46 21,1 1,15
С60.30-2 (3,5,6) 6000 0,55 24,3 1,38
С60.30-7 (8) В20/ М250
С70.30-4 (5,6) 7000 В15/ М200 0,64 36 1,6
С70.30-8 (9) В20/ М250 45,3
С80.30-4 (5,6,8,9) 8000 В20/ М250 0,73 40,4 1,83
С80.30.10 77,1
С80.30-11.1 В25/ М350 92,5
С90.30-5 (6,8,9) 9000 В20/ М250 0,82 44,6 2,05
С90.30-10 85,8
С90.30-11.1 В25/ М350 103,1
С100.30-6 (8,9) 10000 В20/ М250 0,91 49,7 2,28
С100.30-10 95,3
С100.30-11 (12,13).1 В25/М350 114,5
С110.30-8 (9) 11000 В20/ М250 1 68,4 2,5
С110.30-10 104
С110.30-11 (12,13).1 В25/ М350 125,1
С120.30-8 (9,10).1 12000 В20/ М250 1,09 74 2,73
С120.30-11 (12,13).1 В25/М350 135,7
С70.30-4 (5,6,8,9).у 7000 В20/ М250 0,64 36,3 1,6
С80.30-4 (5,6,8,9).у 8000 В25/ М350 0,73 40,7 1,83
С80.30-10 (11).1.у 77,4
С90.30-5 (6,8,9).у 9000 0,82 44,9 2,05
С90.30-10 (11).1.у 86,1
Серия 1.011.1-10,вып. 1 С100.30-6 (8,9).у 10000 300 300 В25/ М350 0,91 50 2,28
С100.30-10 (11,12,13).1.у 95,6
С110.30-8 (9).у 11000 1 68,7 2,73
С110.30-10 (11,12,13).1.у 104,3
С120.30-8 (9,10,11,12,13).1.у 12000 1,09 74,3 2,73
Серия 1.011.1-10,вып. 1 С40.35-1 (2,3).1 4000 350 350 В20/ М250 0,52 21 1,3
С50.35-1 (2,3).1 5000 0,64 24,3 1,5
С60.35-1 (2,3,6).1 6000 0,76 27,6 1,9
С70.35-4 (5,6,8).1 7000 0,88 38,5 2,2
С70.35-9 (10).1 В25/ М350 57,7
С80.35-5 (6,8).1 8000 В20/ М250 1 43,8 2,5
С80.35-9 (10,11).1 В25/ М350 65,9
С90.35-5 (6,8).1 9000 В20/ М250 1,12 48,2 2,8
С90.35-9 (10,11,12).1 В25/ М350 73
С100.35-6 (8).1 10000 В20/ М250 1,24 53,4 3,1
С100.35-9 (10,11,12,13).1 В25/ М350 81
С110.35-8.1 11000 В20/ М250 1,37 72 3,43
С110.35-9 (10,11,12,13).1 В25/ М350 88,2
С120.35-8.1 12000 В20/ М250 1,49 77,7 3,73
С120.35-9 (10,11,12,13).1 В25/ М350 95,4
С130.35-8 (9,10,11,12,13).1 13000 1,61 84,4 4,03
С140.35-9 (10,11,12,13).1 14000 1,73 110,7 4,33
С150.35-10 (11,12,13).1 15000 1,86 143,1 4,65
С160.35-10 (11,12,13).1 16000 1,98 151,9 4,95
Серия 1.011.1-10,вып. 1 С40.40-1 (2,5,6).1 4000 400 400 В20/ М250 0,66 22,9 1,65
С50.40-1 (2,5,6).1 5000 0,82 26,4 2,05
С60.40-1 (2,5,6,7,8).1 6000 0,98 30,6 2,45
С70.40-5 (6).1 7000 1,14 41,7 2,85
С70.40-8 (9,10,11,12).1 В25/ М350 50,6
С80.40-5 (6).1 8000 В20/ М250 1,3 47,3 3,25
С80.40-8 (9,10,11,12,13).1 В25/ М350 57,6
С90.40-5 (6).1 9000 В20/ М250 1,46 51,9 3,65
С90.40-8 (9,10,11,12,13).1 В25/ М350 63,4
С100.40-6.1 10000 В20/ М250 1,62 57,4 4,05
С100.40-8 (9,10,11,12,13).1 В25/ М350 70,3
Серия 1.011.1-10,вып. 1 С110.40-8 (9,10,11,12,13).1 11000 1,78 76,1 4,45
Серия 1.011.1-10,вып. 1 С120.40-8 (9,10,11,12,13).1 12000 400 400 В25/ М350 1,94 82 4,85
С130.40-9 (10,11,12,13).1 13000 2,1 108,2 5,25
С140.40-9 (10,11,12,13).1 14000 2,26 115,5 5,65
С150.40-10 (11,12,13).1 15000 2,42 148 6,05
С160.40-11 (12,13).1 16000 2,58 188,5 6,45
Серия 1.011.1-10,вып. 1 С70.35-4 (5,6,8,9,10).1.у 7000 350 350 В25/ М350 0,8 38,6 2,2
С80.35-5 (6,8,9,10,11).1.у 8000 1 43,9 2,5
С90.35-5 (6,8,9,10,11,12).1.у 9000 1,12 48,3 2,8
С100.35-6 (8,9,10,11,12,13).1.у 10000 1,24 53,5 3,1
С110.35-8 (9,10,11,12,13).1.у 11000 1,37 72,4 3,43
С120.35-8 (9,10,11,12,13).1.у 12000 1,49 78,1 3,73
С130.35-8 (9,10,11,12,13).1 13000 В30/ М400 1,61 84,8 4,03
С140.35-9 (10,11,12,13).1.у 14000 1,73 111,7 4,33
С150.35-10 (11,12,13).1.у 15000 1,86 144,6 4,65
С160.35-10 (11,12,13).1.у 16000 1,98 153,5 4,95
С70.40-5 (6,8,9,10,11,12).1.у 7000 400 400 В25/ М350 1,14 41,7 2,85
C80.40-5 (6,8,9,10,11,12,13).1.у 8000 1,3 47,4 3,25
С90.40-5 (6,8,9,10,11,12,13).1.у 9000 1,46 52 3,65
С100.40-6 (8,9,10,11,12,13).1.у 10000 1,62 57,5 4,05
С110.40-8 (9,10,11,12,13).1.у 11000 В30/ М400 1,78 76,7 4,45
С120.40-8 (9,10,11,12,13).1.у 12000 1,94 82,5 4,85
С130.40-9 (10,11,12,13).1.у 13000 2,1 109,3 5,25
С140.40-9 (10,11,12,13).1.у 14000 2,26 116,6 5,65
С150.40-10 (11,12,13).1.у 15000 2,42 149,8 6,05
С160.40-11 (12,13).1.у 16000 2,58 190,9 6,45
Условное обозначение армирования цельных свай (по с. 1.011.1-10, вып. 1)
Условное обозначение армирования Диаметр и класс продольной арматуры
1 10АI
2 10АII
3 10АIII
4 12АI
5 12АII
6 12АIII
7 14АII
8 14АIII
9 16АIII
10 18АIII
11 20АIII
12 22АIII
13 25АIII
Примечание
1-Требования к бетону по морозостойкости и водонепроницаемости назначаются в зависимости от климатических условий эксплуатации, указываются в заявке на изготовление изделий и должны быть не менее F100, W2.
2- индекс «.у» обозначает повышенную ударостойкость; индекс «.1»- приставной каркас острия.
Пример маркировки свай при заказе: С100.30-8-свая обычной ударостойкости с армированием ø14АIII; С120.30-8.1.у-свая повышенной ударостойкости с приставным каркасом острия с армированием ø14АIII.
