Плиты железобетонные ленточных фундаментов
Плиты железобетонные ленточных фундаментов
Плиты предназначены для применения в сухих и водонасыщенных грунтах при расчетной температуре  наружного воздуха до  -400С включительно, для ленточных фундаментов с сейсмичностью до 9 баллов.

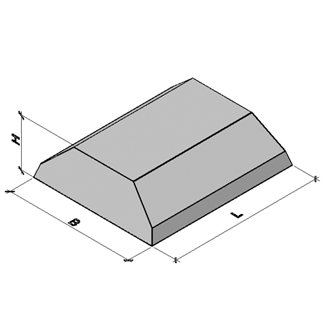

Обозначение документации Марка изделия Размеры,мм Класс/Марка бетона Расход материалов Вес,т
L B H Бетон, м³ Сталь,кг
ГОСТ 13580-85 ФЛ 10-12-2 1180 1000 300 В12,5/ М150 0,26 2,66 0,65
ФЛ 10-24-2 2380 0,55 5,34 1,38
ФЛ 12-12-2 1180 1200 0,31 5,09 0,78
ФЛ 12-24-2 2380 0,65 10,2 1,63
ФЛ 14-8-2 780 1400 0,23 4,78 0,58
ФЛ 14-12-2 1180 0,36 7,18 0,91
ФЛ 14-24-2 2380 0,76 15,12 1,9
ФЛ 16-8-2 780 1600 0,26 7,02 0,65
ФЛ 16-12-2 1180 0,41 10,55 1,03
ФЛ 16-24-2 2380 0,86 21,13 2,15
ФЛ 20-8-2 780 2000 500 0,5 6,57 1,25
ФЛ 20-12-2 1180 0,78 10,02 1,95
ФЛ 24-8-2 780 2400 0,58 11,52 1,45
ФЛ 24-12-2 1180 0,91 17,44 2,3
ФЛ 28-8-2 780 2800 В15/ М200 0,72 16,72 1,8
ФЛ 28-12-2 1180 1,13 24,8 2,82
Наибольшее допускаемое давление на основание плит,Мпа (кгс/см²)
Ширина плиты,мм Толщина стены,не менее,мм Несущая способность
Группа 2
600 160 0,45 (4,5)
300 0,6 (6,0)
800 160 0,35 (3,5)
300 0,57 (5,7)
500 0,6 (6,0)
1000 160 0,25 (2,5)
300 0,36 (3,6)
1200-2800 160 0,25 (2,5)
